科技前沿综述：基因组编辑领域CRISPR-Cpf1（Cas12a）的大突破
The Conspicuity of CRISPR-Cpf1
System as a Significant Breakthrough in Genome Editing







本周讲的一篇内容是关于CRISPR研究领域的综述。这篇文章跟小编的博士毕业论文密切相关，有问题可备注留言，留言必回。
先吐槽一下，Cpf1已经更名为Cas12a，但忠于原文，这里还是按Cpf1表述。





摘要
有规律的成簇间隔短回文重复序列（Clustered regularly interspaced short palindromic repeats， CRISPR）-CRISPR相关蛋白（Cas）是一种微生物获得性免疫系统。 CRISPR-Cas系统分为两大类，六型。 Cpf1（Cas12a）属于V型（II类）CRISPR系统，它通过多种不同于Cas9的特征，差异化了基因组编辑方法，例如使用富含T的PAM（protospacer-adjacent motif）基序，不需tracrRNA的引导RNA，切割产生粘性末端，另外除了DNA核酸酶活性之外，还具有RNA加工活性。在这篇综述中，突出CRISPR-Cpf1（CRISPR-Cas12a）系统的最新进展，特别是考虑到对该系统的性质和生物学的考察，新的Cpf1变体拓宽了多功能性和可行性CRISPR-Cpf1系统，最后总结了CRISPR-Cpf1系统对原核，哺乳动物和植物模型基因组操纵的重要影响。利用CRISPR-Cpf1系统进行各种生物体基因组编辑的最新进展显示，该系统是一种可靠的基因组编辑方法分子工具箱。





背景

关于CRISPR背景就不介绍了，想了解的可以参看我写的本期CRISPR小知识。



Cpf1：CRISPR-Cas系统的新应用

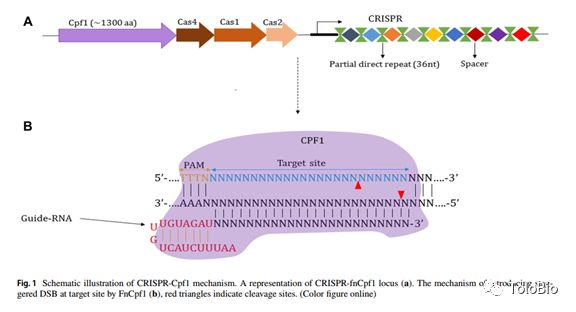

CRISPR-Cpf1被归类为II类CRISPR系统的V型，并且在弗朗西斯菌U112（FnCpf1）Francisella novicida U112中被首次表征（2015年）（小编：目前NCBI上，该物种归为Francisella tularensis）。 FnCpf1是一个大蛋白，约1300个氨基酸，与Cas9基因座明显存在差异。Cpf1的CRISPR阵列包含九个间隔序列，它们通过重复序列[每个重复36个核苷酸（nt）]分开。通过比较16个Cpf1同源蛋白测试其在人细胞中的基因组编辑活性，结果显示来自FnCpf1、Moraxella bovoculi（Mb3Cpf1）、Lachnospiraceae bacterium（LbCpf1）和Acidaminococcus sp. BV3L6（AsCpf1）显示出了活力，为扩大基因组编辑工具箱的拓展带来了希望。所有Cpf1的PAM序列都被定为5'-TTTV-3'（V可以是C，G或A。CRISPR-Cpf1具有四个主要特征：（i）Cpf1具有RNase活性来处理其自己的CRISPR阵列（前体crRNA）；（ii）Cpf1相关的成熟crRNA不含tracrRNA，并且与CRISPR-Cas系统（类型I或III）类似，包括5'-位的重复序列和3'-位的间隔序列；（iii）Cpf1-crRNA复合物需要富含5'T的PAM来切割靶DNA；（iv）由Cpf1直向同源物在切割位点引入交错的双链断裂（5-或8个核苷酸与crRNA长度的5'-突出端）（小编：实际上，他的表述和图上切的位点有点含糊，精确切割位点可以我们的参考文章The CCTL (Cpf1-assisted Cutting and Taq DNA  ligase-assisted Ligation) method for efficient editing  of large DNA constructs in vitro）。





Cpf1是金属依赖性的并且以结构和序列特异性方式切割其RNA靶标。 Cpf1的核糖核酸酶活性通过加入Mg2 +而增加。另外，已经发现引入H843A，K852A，K869A和F873A等突变几乎可以阻断RNA的加工活性，但对FnCpf1的RNA结合活性无影响。此外，AsCpf1中保守残基（H800A，K809A，K860A，F864A和R790A）的突变也完全破坏了CRISPR阵列处理，但是不破坏DNA切割活性。



与SpCas9相比，Cpf1对靶位点内的错配更为敏感。已经阐明在切割位点的PAM近端位点（位置1-4）和PAM远端核苷酸处的8-nt对错配极其敏感。与SpCas9类似，Cpf1首先识别PAM，然后探索与目标DNA匹配的crRNA，但与SpCas9报道的DNA识别结构不同。目标位点周围的错配似乎干扰了Cpf1的结合，并因此削弱了DNA切割活性。与具有两个催化结构域（HNH和RuvC）的SpCas9相比（两个催化结构域切割互补和非互补DNA链），Cpf1的DNA切割活性由单个RuvC结构域介导。此外，Cpf1蛋白中现有的单一核酸内切酶结构域进一步被证明，表明在Mg2+或Ca2+存在下，互补和非互补DNA链上Cpf1的切割活性均无差异。



为扩大CRISPR-Cpf1系统作为多功能基因组编辑工具的用途，有必要解决其限制，即对富含T的PAM位点的改变。为了扩大Cpf1的靶向范围，AsCpf1和LbCpf1，它们经过结构诱变筛选。野生型AsCpf1识别靶区TTTV PAM位点，但通过突变，产生了识别TATV和TYCV（Y可以是C或T）的突变S542R / K548V / N552R（RVR变体）和S542R / K607R（RR变体） ，并且V被任意选择为C）的PAM，这些新的工程化变体分别在体外和体内保持其强烈的切割活性（RR〜70％和RVR〜78％）。使用BLISS评估RR和RVR的DNA靶向精确度，表明在不同靶区域这些变体具有高特异性。此外，为了提高Cpf1 PAM识别变体的特异性，将K949A突变（位于Cpf1蛋白的裂隙中以与非互补链相互作用）与RR和RVR变体组合，使得在所有靶标上修饰的减少并导致两种变体的更高特异性。最近，Yamano等在一个晶体结构研究中报道，Cpf1的PAM-结合通道，特别是LbCpf1，在识别经典（TTTV）和非经典（CTTV，TCTV，TTCV）PAMs中显示出构象灵活性。



对crRNA或Cpf1的mRNA的化学修饰对改善基因组编辑活性具有重大影响。已证明，化学修饰的crRNA在3'末端具有2'-氟核糖（cr3'5F），相对于野生型crRNA将靶切割效率增加了127％。 此外，化学修饰的AsCpf1（完全ψ-修饰）也使编码质粒的AsCpf1的基因切割效率最大化了177％。 令人惊讶的是，当ψ改变的AsCpf1或LbCpf1与cr3'5F相关时，在哺乳动物细胞中基因切割效率提高了300％。 根据这些结果，可以得出这样的结论：这种工程化策略对Cpf1的基因组编辑具有广泛的适用性。



CRISPR-Cpf1应用：

从细菌到哺乳动物

谷氨酸棒状杆菌（Corynebacterium glutamicum）是生产氨基酸和制造生物燃料和聚合物亚基的有价值表达系统。谷氨酸棒杆菌是一种高GC含量的生物，分为放线菌，其中利用CRISPR-Cas9产生工程表达系统会导致靶细胞的毒性。因此，使用识别富含AT的典型PAM位点的CRISPR-Cas系统似乎更有价值，因为可以使受体细胞的毒性降低。最近揭示FnCpf1可以用作谷氨酸棒状杆菌中有效的基因组编辑工具来引入插入片段，基因缺失和核苷酸突变。CRISPR-Cpf1与单链DNA（ssDNA）供体模板一起的效率为86-100％。



蓝细菌可以通过利用太阳能将二氧化碳转化为所需的最终产物，这使得它们成为生物制品生产的理想生物。然而，使用Cas9在每种缀合物中达到菌落，遇到了具有Cas9毒性的方案并遇到了毒性和低效率（<10个菌落）。通过利用对蓝细菌无毒的Cpf1，通过诱导无标记敲除（KO），敲入（KI）和点突变来改造三种蓝细菌（集胞藻属，鱼腥藻属和聚球藻属）。
CRISPR-Cpf1的效率在哺乳动物系统中也得到了很好的证实。 Kim等人检测了四种Cpf1直向同源物（LbCpf1，AsCpf1，FnCpf1和MbCpf1）的效率，阐明了LbCpf1和AsCpf1是真核细胞中最有效的内切核酸酶，尽管最近证明FnCpf1也可用于人类细胞。Cpf1的效率与黄色葡萄球菌Cas9（SaCas9）相似，分别为AsCpf1和LbCpf1的20±5％和19±6％，与SpCas9（32 ±4％）。



为了减少Cpf1的靶标效应，目前提出了两种方法：首先，转染Cpf1核糖核蛋白（RNP），因为蛋白质和RNA的半衰期比DNA短，利用Cpf1 RNP成功地消除了质粒被插入的担忧；其次，在3'区域使用截短的crRNA ，其使得在靶标位点处的插入缺失频率降低9倍，尽管使用截短的crRNA用于Cpf1的效率有限的。使用GUIDE-seq和深度测序分析证实，与高脱靶率的SpCas9相比，Cpf1在人类细胞中高度特异性。
Cpf1也显示了在体内研究的前景。将AsCpf1和LbCpf1的mRNA以及相应的crRNAs微注射到小鼠胚胎中靶向Trp53和Prkdc ，成体具有70-80％的突变频率，尽管估计在Prkdc基因座处AsCpf1导致的突变百分比为18.2％ 。此外，将AsCpf1 RNP电穿孔到小鼠的一个细胞胚胎中以靶向Foxn1基因座，导致64％成功突变，并且潜在脱靶基因座处没有可检测的到任何突变。基于这一成果，电穿孔是通过使用Cpf1 RNP创建小鼠模型的强大方法。

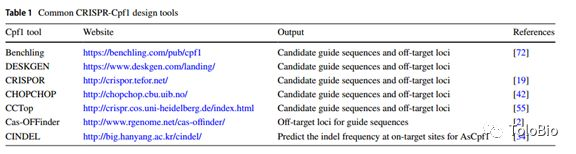

为了获得在人细胞的不同基因座处设计合适的gRNA，最近进行了评估在> 11,000个靶序列处的Cpf1 DNA切割活性。通过慢病毒载体将gRNA递送到人细胞中制备细胞文库。在通过质粒或慢病毒载体递送Cpf1之后，通过深度测序估计整合合成靶序列的插入缺失的频率。引入的高通量评估系统设计人细胞中各种靶位点的gRNA。表中列出了Cpf1 gRNA设计软件。除了SpCas9之外，Cpf1核酸内切酶作为有效的基因组编辑工具。Cpf1的核糖核酸酶活性使得可以从单一的预转录物处理几种成熟的crRNA，从而同时靶向几个基因组位点。而Cas9核酸酶需要大的构建体，或者递送多个表达质粒以能够进行多重基因组编辑。使用AsCpf1的RNA加工活性，用于多重基因组编辑的几种gRNA的递送将在哺乳动物细胞中被简化。此外，AsCpf1和LbCpf1的RNA加工活性也被证明可用于哺乳动物细胞中的多重基因组编辑。





CRISPR-Cpf1系统可以被设计成失活蛋白，但不失去靶向结合的活性，这样可用作细胞中的基因调控系统。通过在保守残基D880A（EeCpf1）中引入突变，提供了新的CRISPRi系统：DNA核酸酶失活的EeCpf1（EeddCpf1）。这种突变完全破坏了DNA切割活性，而不是EeCpf1的RNA加工活性，这提供了执行多重基因表达调控的机会。此外，已经发现EeddCpf1在靶向5'-UTR或编码区的互补链时具有广泛的基因抑制（86.7％）。这些发现引入了CRISPR-EeddCpf1系统作为基因表达调控工具箱。通过在其RuvC样结构域中引入E993A突变，也可以将AsCpf1转化为DNA核酸酶失活的AsCpf1（AsddCpf1），用作基因调控蛋白。



Cpf1在纠正人类细胞和小鼠模型中的基因突变方面是有效的。 AsCpf1和LbCpf1被成功用于纠正人类心肌细胞中的Duchene型肌营养不良症（DMD），方法是编辑无义突变或通过外显子跳跃重新构建突变缺失突变（out-of-frame deletion mutation）。通过向外显子51的剪接受体引入失活突变来实现重构策略，从而导致跳出缺失突变以恢复开放阅读框。此外，利用Cpf1直向同源物AsCpf1和LbCpf1，表明通过靶向肌营养不良蛋白基因的外显子23上的无义突变，随后通过HDR介导的修正修复靶位点，可以在mdx小鼠中进行DMD校正。



CRISPR-Cpf1作为细菌和哺乳动物细胞中开创性的基因组编辑工具，也在植物基因组工程中引发了一场革命。与哺乳动物细胞的研究成果一致，研究表明Cpf1直系同源基因没有显示出任何的靶标效应，尽管目标活性在植物细胞中并不是一个严重的问题。在表中总结了使用CRISPR-Cpf1在原核和真核生物基因组工程中的最新进展。





Cpf1 orthologs	Target gene	Indel frequency	Host	Delivery	Ref.
			Bacteria
FnCpf1	lacZ (leading strand)	64%	E. coli	Electroporation	[9]
	lacZ (lagging strand)	81%
	hmsT	83%	Y. pestis
	y4098	81%
	Ms1521	87.5%	M. smegmatis
			Yeast
FnCpf1	INT1	~85%	S. cerevisiae	LiAc/SS carrier   DNA/PEG method	[6]
LbCpf1	INT1	~85%
AsCpf1	INT1	20%
			Mammalian
AsCpf1	BRAF 1799T > A   mutation	65.8%	HEK293T cells	lentiviral   transduction	[10]
AsCpf1	BRAF 1799T > A   mutation	49.4%
AsCpf1	GFP	22%	293-SC1 cells	Transfection   Reagent (TurboFect)	[5]
LbCpf1	GFP	26%
FnCpf1	GFP	34%
			Plant
FnCpf1	NtPDS	~45%	Tobacco	Agrobacterium-mediated	[2]
	NtSTF1 (T)	71.4%
	OsDL	> 60%	Rice
	OsALS	> 60%
LbCpf1	OsEPFL9	7% a	Rice	Agrobacterium-mediated	[11]
FnCpf1	OsEPSPS	16.7%	Rice	Biolistic-mediated   transformation	[7]
	OsBEL	19.4%
	OsPDS	8.3%
LbCpf1	OsEPSPS	20.8%	Rice
	OsBEL	62.5%
	OsPDS	73.5%
FnCpf1 (Multiplex   gene editing)	OsRLK genes	43.8%-75%	Rice
LbCpf1 (Multiplex   gene editing)	OsBEL genes	40-60%	Rice
LbCpf1	OsPDS	21.4%	Rice	Agrobacterium-mediated	[8]
	OsBEL	41.2%
FnCpf1	OsCAO1	32%	Rice	Biolistic-mediated   transformation	[1]
LbCpf1	OsCAO1	10%	Rice
LbCpf1	FAD2-1A	0- 11.7%	soybean   protoplasts	Polyethylene   glycol-mediated RNP delivery	[3]
	FAD2-1B	0- 9.1%
AsCpf1	FAD2-1A	0.0- 1.6%	soybean   protoplasts
	FAD2-1B	0- 0.6%
LbCpf1	OsPDS, OsDEP1 and OsROC5	15- 25%	Rice protoplast	Polyethylene   glycol transformation	[4]
AsCpf1	OsPDS, OsDEP1 and OsROC5	0.6- 10%





总结

CRISPR-Cpf1系统作为基因组编辑工具是非常有前景的。在CRISPR-Cas9系统中crRNA的成熟需要Cas9蛋白，宿主RNA酶III和tracrRNA，而CRISPR-Cpf1系统似乎只需要Cpf1。Cpf1的RNA加工活性提供了在宿主细胞中使用多重基因组编辑的优点。根据这个特性，Cpf1最近已经在哺乳动物和植物细胞中报道了多重基因组编辑方法。此外，推荐将CRISPR-Cpf1系统的这一特性用于工业产品生产宿主（如谷氨酸棒状杆菌中的Cas9会导致致死性毒性）的多重编辑。 Cpf1同源蛋白的PAM识别特征限于富含T的规范形式5'-TTTN-3'或5'-TTN-3'，但是工程化的Cpf1变体（RR和RVR）带扩大通用性和适用性。此外，crRNA（cr3'5F）和Cpf1 mRNA（全ψ修饰）的化学修饰提高了哺乳动物细胞的基因组编辑效率。综合起来，工程化的CRISPR-Cpf1系统显着地最大化了基因组编辑效率，而不增加脱靶效应。 CRISPR-Cpf1介导的编辑可以作为治疗和遗传疾病相关的有效方法。此外，在以后的研究中Cpf1可以设计到以下问题：将ddCpf1蛋白与不同的功能域融合，包括用于高效基因表达调节的转录阻遏物或激活物结构域、用于分析染色质动力学的荧光蛋白、表观遗传修饰结构域，或者也可以开发DNA条形码跟踪细胞谱系的技术。



参考文献

1. Begemann MB, Gray BN, January E, Gordon GC, He Y, Liu H, Wu X, Brutnell TP, Mockler TC, Oufattole M (Published online February 20, 2017) Precise insertion and guided editing of higher plant genomes using Cpf1 CRISPR nucleases. BioRxiv. doi:10.1101/109983
2. Endo A, Masafumi M, Kaya H, Toki S (2016) Efficient targeted mutagenesis of rice and tobacco genomes using Cpf1 from Francisella novicida. Scientific reports 6:38169. doi:10.1038/srep38169
3. Kim H, Kim ST, Ryu J, Kang BC, Kim JS, Kim SG (2017) CRISPR/Cpf1-mediated DNA-free plant genome editing. Nature communications 8:14406. doi:10.1038/ncomms14406
4. Tang X, Lowder LG, Zhang T, Malzahn AA, Zheng X, Voytas DF, Zhong Z, Chen Y, Ren Q, Li Q, Kirkland ER, Zhang Y, Qi Y (2017) A CRISPR-Cpf1 system for efficient genome editing and transcriptional repression in plants. Nat Plants 3:17018. doi:10.1038/nplants.2017.18
5. Tu M, Lin L, Cheng Y, He X, Sun H, Xie H, Fu J, Liu C, Li J, Chen D, Xi H, Xue D, Liu Q, Zhao J, Gao C, Song Z, Qu J, Gu F (2017) A 'new lease of life': FnCpf1 possesses DNA cleavage activity for genome editing in human cells. Nucleic Acids Res. doi:10.1093/nar/gkx783
6. Verwaal R, Buiting-Wiessenhaan N, Dalhuijsen S, Roubos JA (2017) CRISPR/Cpf1 enables fast and simple genome editing of Saccharomyces cerevisiae. Yeast. doi:10.1002/yea.3278
7. Wang M, Mao Y, Lu Y, Tao X, Zhu JK (2017) Multiplex Gene Editing in Rice Using the CRISPR-Cpf1 System. Mol Plant 10 (7):1011-1013. doi:10.1016/j.molp.2017.03.001
8. Xu R, Qin R, Li H, Li D, Li L, Wei P, Yang J (2017) Generation of targeted mutant rice using a CRISPR-Cpf1 system. Plant Biotechnol J 15 (6):713-717. doi:10.1111/pbi.12669
9. Yan MY, Yan HQ, Ren GX, Zhao JP, Guo XP, Sun YC (2017) CRISPR-Cas12a-Assisted Recombineering in Bacteria. Appl Environ Microbiol 83 (17). doi:10.1128/AEM.00947-17
10. Yang M, Wei H, Wang Y, Deng J, Tang Y, Zhou L, Guo G, Tong A (2017) Targeted Disruption of V600E-Mutant BRAF Gene by CRISPR-Cpf1. Mol Ther Nucleic Acids 8:450-458. doi:10.1016/j.omtn.2017.05.009
11. Yin X, Biswal AK, Dionora J, Perdigon KM, Balahadia CP, Mazumdar S, Chater C, Lin HC, Coe RA, Kretzschmar T, Gray JE, Quick PW, Bandyopadhyay A (2017) CRISPR-Cas9 and CRISPR-Cpf1 mediated targeting of a stomatal developmental gene EPFL9 in rice. Plant Cell Rep 36 (5):745-757. doi:10.1007/s00299-017-2118-z
